상단 메뉴 File -> New Model
DB를 우클릭해 스키마 정보를 수정할 수 있습니다.
ER 다이어그램
ER 다이어그램이란 데이터베이스의 형태를사람이 이해할 수 있는 모양으로 표현하는 모델입니다.

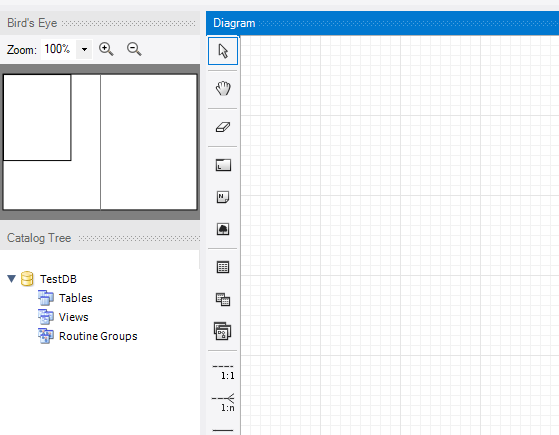

Add Diagram을 클릭해 ERR 다이어그램을 작성할 수 있습니다.
왼쪽 메뉴에서 Place a New Table을 선택해 새로운 테이블을 만들 수 있습니다.
새로운 테이블을 생성하고 클릭하면 테이블 내용을 수정할 수 있습니다.
테이블을 여러개 생성한 후 관계 생성 메뉴를 눌러
테이블간 관계를 이어줄 수 있습니다.
관계를 생성할 때 주 키인 userTBL.userName이 자동으로
buyTBL의 외래 키로 들어가게 됩니다.
모델로 데이터베이스 생성하기
상단메뉴 -> Model -> Forward Engineer으로
작성한 모델을 데이터베이스에 삽입할 수 있습니다.
모델을 넣을 데이터베이스 선택

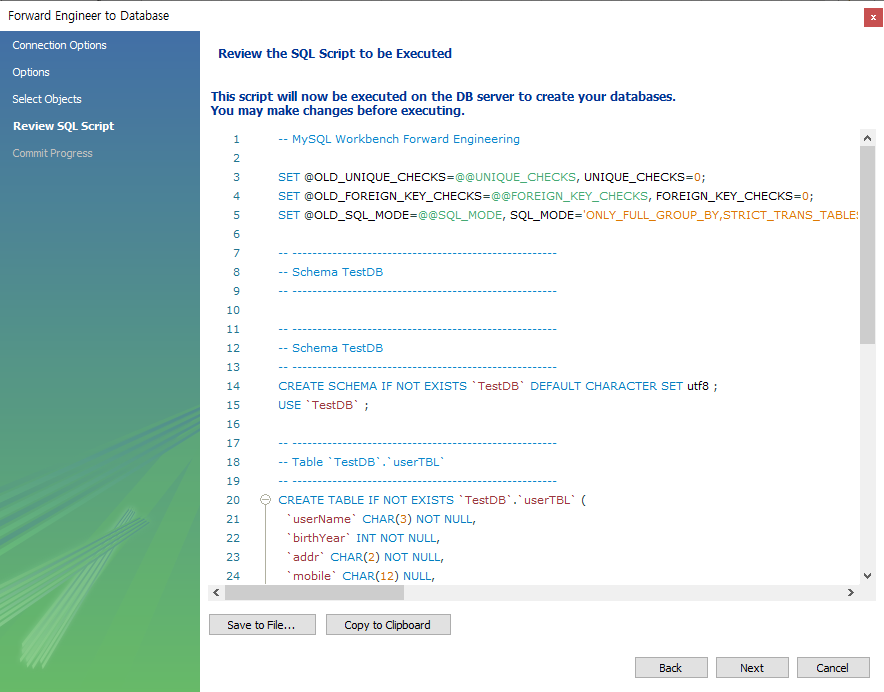

Reveiw SQL Script에서 실제로 데이터베이스에 삽입되는
SQL 스크립트 명령어를 확인할 수 있습니다.
작업의 진행도가 표시되며 작업이 진행됩니다.
이제 모델을 삽입한 SQL 서버를 새로고침 하면
삽입된 데이터베이스를 확인할 수 있습니다.
데이터베이스를 모델로 만들기
상단 메뉴에서 Database -> Reverse Engineer 선택
모델로 만들 DB 선택
모델로 만들고 싶은 스키마 선택
작업이 완료되면 데이터베이스가 모델로 생성되며
ER 다이어그램으로도 확인할 수 있습니다.
