가상 네트워크 구성을 위한 세팅

VMware와 GNS 연동하기

GNS3 사이트에서 VMware Workstaion 다운받기

Software | GNS3



VMware가 설치되어 있다면 받은 파일을 실행하면

자동으로 VMware에 가상 워크스테이션이 설치됩니다.

To log in using SSH: ssh gns3@192.168.48.129

password: gns3

문구가 잘 나오는지 확인!





VMware와 GNS3 연동

초기 화면에서, Virtual Machine을 쓸 것이므로 첫번째 항목을 선택해 줍시다.



VM name을 VMware에 설치한 워크스테이션으로 맞춰줍시다.



터미널을 SuperPuTTY로 사용하도록 세팅

SuperPuTTY 프로그램 파일을 GNS3 설치 폴더에 붙여넣기

Edit -> Preferences -> General -> Console applications -> Edit 클릭 -> SuperPuTTY 선택

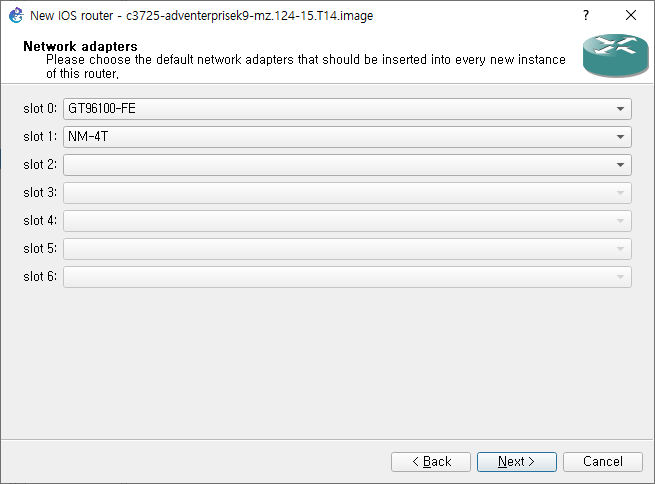

라우터 이미지 삽입

Edit -> Preferences -> Dynamips -> IOS routers -> New



※ Idle-PC값이 뜨는지 꼭 확인해 주어야 합니다.

  Idle-PC값이 없으면 시뮬레이션이 컴퓨터의 자원을 비효율적으로 점유하게 됩니다.





스위치 이미지 삽입

Edit -> Preferences -> IOS on UNIX -> IOU Devices -> New

에서 L2 Switch, L3 Router 이미지 삽입



콘솔 프로그램으로 SuperPuTTY를 사용할 것이므로

General -> Console applications에서 SuperPuTTY로 설정



GNS3 설치 폴더에 SuperPuTTY의 모든 내용물을 복사해 줍니다.





세팅이 끝났으면 GNS3 종료

VMware와 GNS3가 연동이 잘 되었다면 GNS3를 끌때 VMware도 같이 꺼지며,

반대로 GNS3를 켜면 VMware가 실행됩니다.







랜카드 & 네트워크 속도

**유선

Ethernet                       1    - 10    Mbps (bit per second)

Fast Ethernet(광랜)          10   - 100   Mbps

Gigabit Ethernet             100  - 1000  Mbps

10Gigabit Ethernet          1000 - 10000 Mbps
