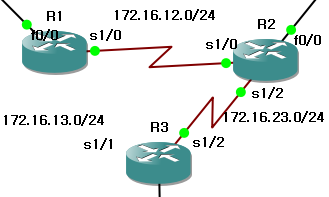

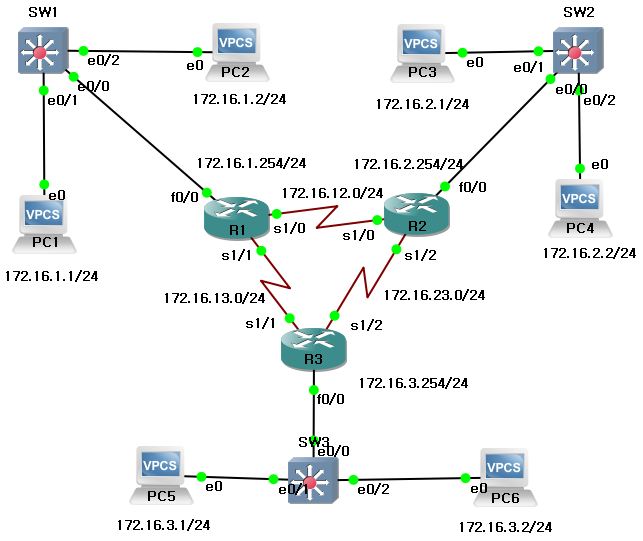

Floating Static Route
Floating Static Route는 어느 네트워크로 갈 때 경로가 여러개인 경우
백업 회선을 이용하는 방법입니다.
R1)
ip route 172.16.2.0 255.255.255.0 s1/0
ip route 172.16.3.0 255.255.255.0 s1/0
ip route 172.16.23.0 255.255.255.0 s1/0
ip route 172.16.2.0 255.255.255.0 s1/1
ip route 172.16.3.0 255.255.255.0 s1/1
ip route 172.16.23.0 255.255.255.0 s1/1
R2)
ip route 172.16.1.0 255.255.255.0 s1/0
ip route 172.16.3.0 255.255.255.0 s1/0
ip route 172.16.13.0 255.255.255.0 s1/0
ip route 172.16.1.0 255.255.255.0 s1/2
ip route 172.16.3.0 255.255.255.0 s1/2
ip route 172.16.13.0 255.255.255.0 s1/2
R3)
ip route 172.16.1.0 255.255.255.0 s1/1
ip route 172.16.2.0 255.255.255.0 s1/1
ip route 172.16.12.0 255.255.255.0 s1/1
ip route 172.16.1.0 255.255.255.0 s1/2
ip route 172.16.2.0 255.255.255.0 s1/2
ip route 172.16.12.0 255.255.255.0 s1/2
이중화를 위해 같은 네트워크로의 라우팅 설정을 두개씩 주었습니다.

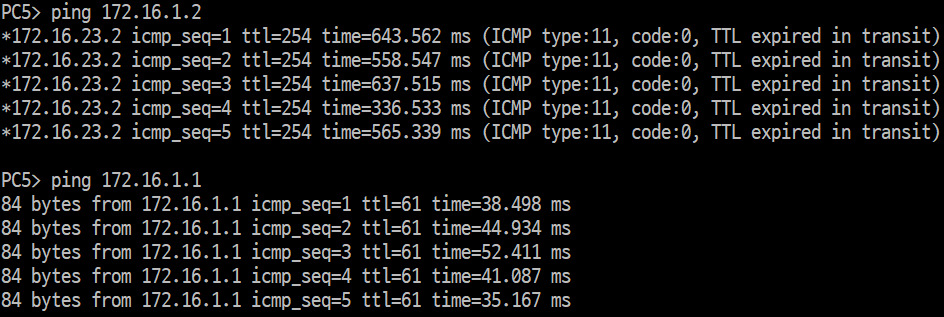

이제 테스트를 해봅시다.
일부 회선은 잘 통신이 되지만
일부 회선은 루프가 발생해 통신이 되지 않는 것을 확인할 수 있습니다.
주요 라우팅 프로토콜과 관리거리(AD)
| 라우팅 프로토콜 | 관리거리 (Administrative Distance) |
| 직접 연결된 Interface | 0 |
| Static Route | 1 |
| Internal EIGRP | 90 |
| OSPF | 110 |
| RIP | 120 |
원하는 네트워크에 도달할 수 있는 길이 여러개일 경우,
관리거리가 낮은 인터페이스를 통해 통신을 합니다.
하지만 관리거리가 같은 인터페이스가 여러개일 경우 루프가 발생할 수 있습니다.
관리거리가 같은 인터페이스의 관리거리를 수동으로 바꾸어
주 회선과 백업 회선을 나누어 주어야 합니다.
R1)
ip route 172.16.2.0 255.255.255.0 s1/0
ip route 172.16.3.0 255.255.255.0 s1/0 10
ip route 172.16.23.0 255.255.255.0 s1/0
ip route 172.16.2.0 255.255.255.0 s1/1 10
ip route 172.16.3.0 255.255.255.0 s1/1
ip route 172.16.23.0 255.255.255.0 s1/1 10
# 라우팅할 회선 뒤로 숫자를 주어서 관리거리를 변경할 수 있습니다.
R2)
ip route 172.16.1.0 255.255.255.0 s1/0
ip route 172.16.3.0 255.255.255.0 s1/0 10
ip route 172.16.13.0 255.255.255.0 s1/0
ip route 172.16.1.0 255.255.255.0 s1/2 10
ip route 172.16.3.0 255.255.255.0 s1/2
ip route 172.16.13.0 255.255.255.0 s1/2 10
R3)
ip route 172.16.1.0 255.255.255.0 s1/1
ip route 172.16.2.0 255.255.255.0 s1/1 10
ip route 172.16.12.0 255.255.255.0 s1/1
ip route 172.16.1.0 255.255.255.0 s1/2 10
ip route 172.16.2.0 255.255.255.0 s1/2
ip route 172.16.12.0 255.255.255.0 s1/2 10
이제 관리거리를 주지 않은 라우팅 회선이 주 회선이 되고,
관리거리를 10으로 준 회선이 백업 회선이 됩니다.

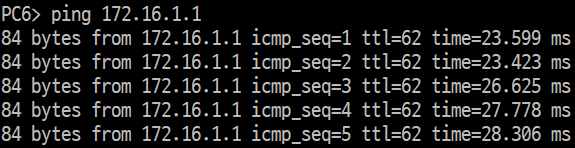

이제 루프가 발생하지 않고 모든 회선이 통신이 잘 됩니다.

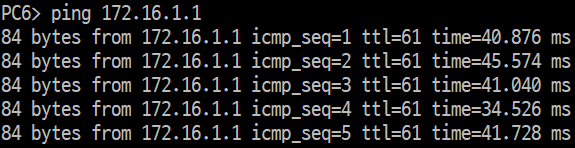

주 회선이었던 s1/1을 끊으면?
주 회선이었던 s1/1을 끊어도 백업회선을 통해 통신이 잘 되는것을 확인할 수 있습니다.
Default Route
Default Route는 정해지지 않은 IP와 통신을 할 경우에
모든 데이터를 정해진 인터페이스로 를 보내게 하는 방법입니다.
R1, R2, R3)
ip route 0.0.0.0 0.0.0.0 s1/0
# 모르는 주소는 전부 s1/0로 보내도록 하기
Default Route는 show ip route 명령어를 실행했을 때 S*로 표시됩니다.

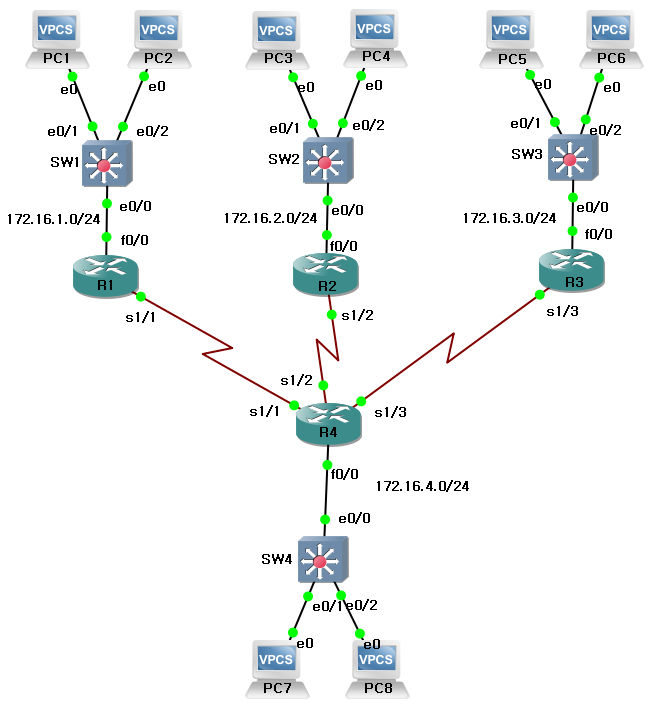

ODR (On Demend Routing)
ODR은 설정한 라우터에서 다른 라우터에게
라우팅 정보를 보내주는 라우팅 방식입니다.
# 우선 R1, R2, R3, R4의 모든 route 설정을 지워줍시다.
R4)
router odr
R1의 라우팅 상태
R4의 라우팅 상태
따로 라우팅 정보를 입력하지 않아도
odr이 알아서 라우팅 정보를 생성하고 다른 라우터에게 전송해 줍니다.
하지만 이 방법은 odr을 선언한 라우터에 부하가 생기기 때문에
실제로는 잘 사용하지 않는 방법입니다.
